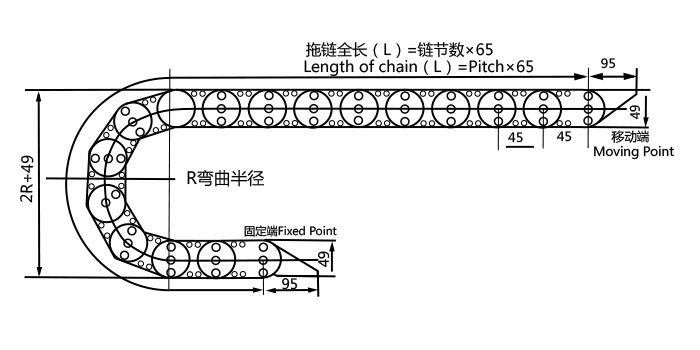

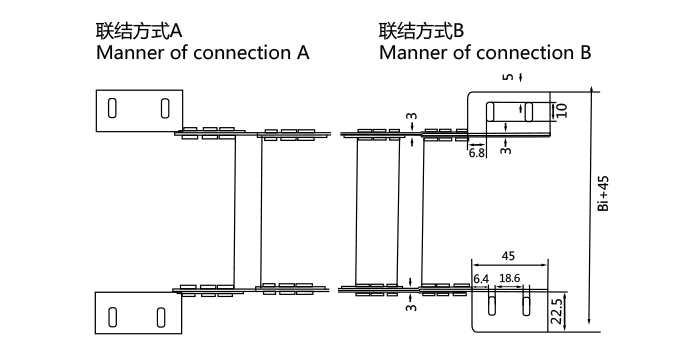

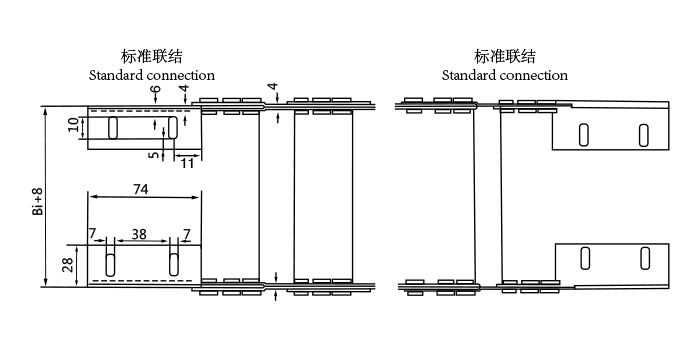

TL型钢铝拖链安装尺寸图

TL型钢铝拖链参数

　　特点
　　
　　1.拖链安装意大利技术生成
　　
　　2.当需要非标准的弯曲半径或结构与标准有异的拖链，可与本公司另行协议制造
　　
　　3.当拖链超过允许宽度Bmax时，可采用由三条链带平行组合的符合拖链来完成。
　　
　　拖链的选用
　　
　　1.支撑板内腔孔径D1=d+≈0.1d(取整数)。其中d=电线，电缆，液，气软管的外径
　　
　　2.根据支撑板内腔孔径Dmax来确定链板高度hg和拖链型号TLXX
　　
　　3.根据拖链功能要求来确定支撑板型式的拖链弯曲半径
　　
　　（1）当拖链需承载较大管，缆负荷时，应选用高强度支撑板I型（整块式）
　　
　　（2）当管缆的管接头尺寸大洋支撑板内腔孔径或须经常拆装，维修等时，可选用支撑II型，属分开式类型支撑板
　　
　　（3）安装管缆的规格品种较多时可选用支撑板III型（框架式）
　　
　　4.根据安装管缆护理来决定支撑板宽度B1，从而可得拖链宽度B
　　
　　5.拖链使用场合或受环境影响时，需要采用钢带防护支撑板，请与本公司另行提出。
　　

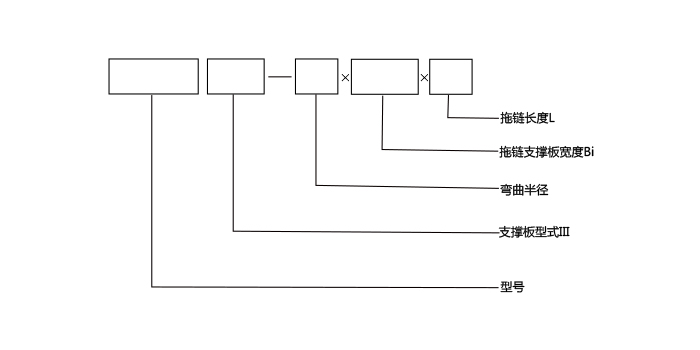

　　订货举例
　　
　　拖链型号TL65，支撑板III型，弯曲半径R=115，支撑板宽度Bi=200,拖链长度L=6500
　　
　　拖链TL65III-R115*200*6500
　　

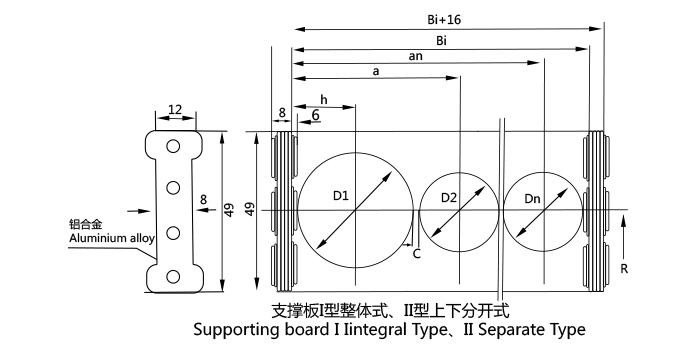

　　I型-支撑板整体型（根据用户要求开孔）
　　
　　II型-支撑板上下分开型（根据用户要求开孔）
　　

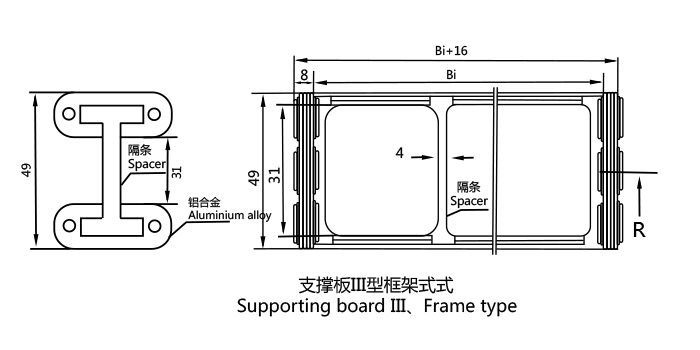

　　III型-上下是铝板内有隔离片（根据用户要求放隔片）
